T818工业控制电脑适用于各种不同类型的染色机，采用分体设计，由主机和控制模块两部分组成，非常便于安装；触摸屏操作和人性化的图标设计使得整个操作和监控变得非常简便；T818具有很高的控制灵敏度和稳定性，通过以太网通信方式与天富中央控制系统连接实现集中控制与管理。
特点Characteristics
800×600 8.4” 真彩显示屏
触摸屏+辅助按键
界面直观易操作、具有模拟机械状态图
快捷菜单
多级密码保护
U盘备份和升级，工艺程序、控制参数可上传/下载/复制/备份
提供手动触摸按钮，实现电脑手动控制操作
具有“取样后”追加和附加程序功能
具有按水量、水位、纱层以及浴比进水功能
具有多路进水/排水选择，多路溢流水洗方式
同时具备开关量和模拟量自定义，以及公司LOGO/名称、水种名称、报警名称、状态显示窗自定义
同时具备双料缸、备缸、主缸的控制
具有气流/气液染缸风机恒功率控制，及织物循环周期自动控制、布头查找、PH值测控
具有水、电、汽耗用统计功能
可中英文切换显示
技术参数及功能说明
Technical parameters and function description
型号 | T818 |
控制系统 | 采用基于ARM® CORTEX-A9双核工业级处理器，linux操作系统 |
电脑结构 | 分体式结构，采用主机与模拟量分布式安装、485通信方式连接模拟量模块 |
控制方式 | 电脑主机+模拟量模块+PLC组合控制使用，PLC可选配三菱、汇川、台达、LS（LG） |

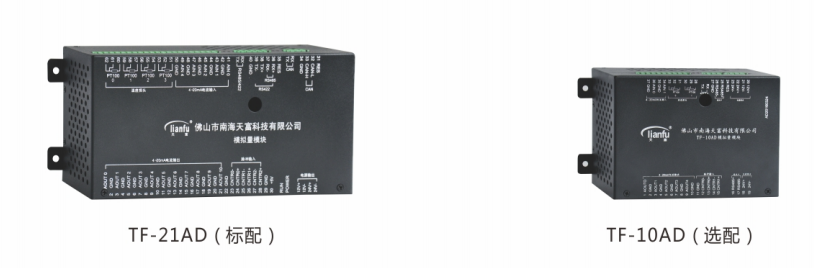

模拟数量 | TF-10AD模块：电流输出5路、电流输入2路、温度输入2路、脉冲输入2路 |
TF-21AD模块：电流输出11路、电流输入5路、温度输入4路、脉冲输入3路 | |
标配：TF-21AD模块，选配：TF-10AD模块，支持双模块组合扩展，使模拟数量翻倍 | |
开关数量 | 开关量输入64路、开关量输出80路（通过与PLC通信方式输入输出，可扩展） |
控温模式 | 开关式、比例式可供选择；可实现开关式/比例式升降温，比例升温和开关降温，最大偏差≤1℃。 |
加料模式 | 开关/比例式定量加料（内置9条加料曲线）、循环化料/加料、清洗料缸等功能 |
浴比控制 | 利用流量计、液位变送器等传感器，实现按布（纱）重或纱层高度自动换算控制进水量。包括水位进水、浴比进水、水量进水、记忆进水 |
定义功能 | 所有开关量、模拟量输入输出、脉冲输入信号均可自定义通道位置，以及水种名称、报警名称、状态显示窗自定义 |
资讯查询 | 可存储2个月以上的温度、水位、加料、布头、PH值、电导率等曲线、以及染色批次、水电气能耗数据，250个异常报警记录 |
存储工艺 | 工艺程序容量1000个，单个程序步骤250步 |
监控通讯 | 采用RS485通信接口连接通用品牌PLC，采用以太网通信接口构建中控系统 |
工作条件 | 工作电压：AC180 - 260V,50HZ,功耗≤20W,工作温度0 - 50℃ |
外形尺寸 | 315mm（宽）×240mm（高）×93mm（深） |
开孔尺寸 | 287mm（宽）×212mm（高） |
T818电脑不带开关量输入输出模块，需配PLC组合使用 | |
